RZ34のリアサイドマーカーのワンオフ製作です。

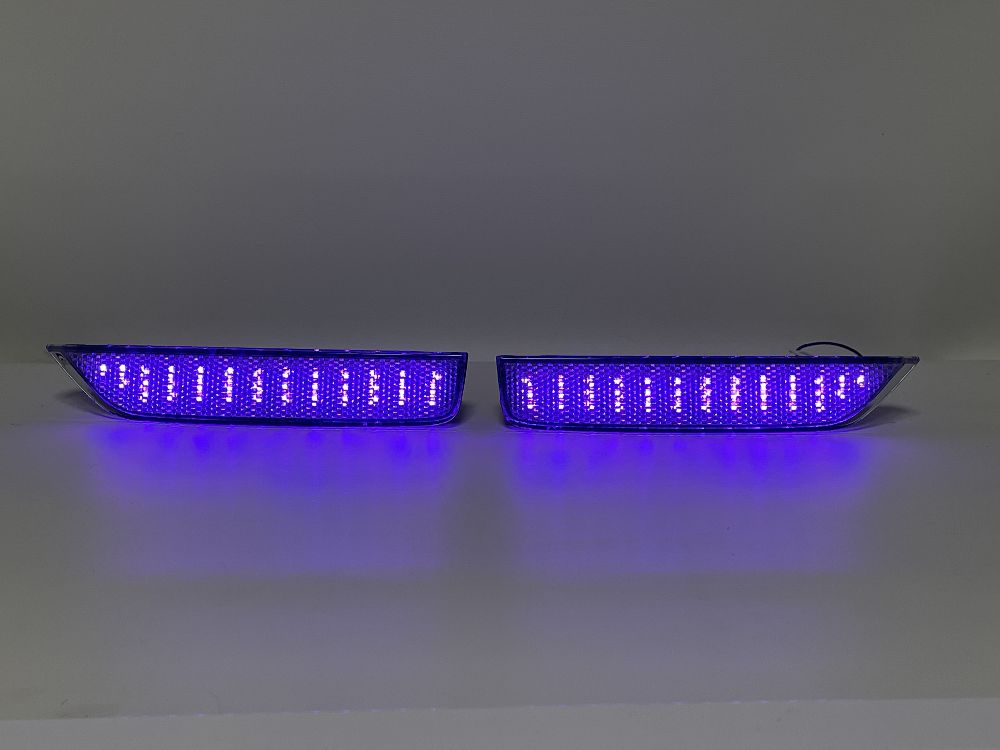

国内仕様の光らないダミーリフレクターをベースにバイオレットLEDをセットしています。
薄物溶着レンズなので、製作難度が高めです。
超音波カッターで切開してLED基板をセットしたあと、切開痕を溶着していくのですが薄物レンズの場合は換気用の空気穴がないケースが多いです。
このレンズは厚さの都合上、防水透湿シールが貼ってあるタイプです。
空気穴が開いていない場合、溶着して接合したレンズの気密が保たれているか目視ではわかりません。

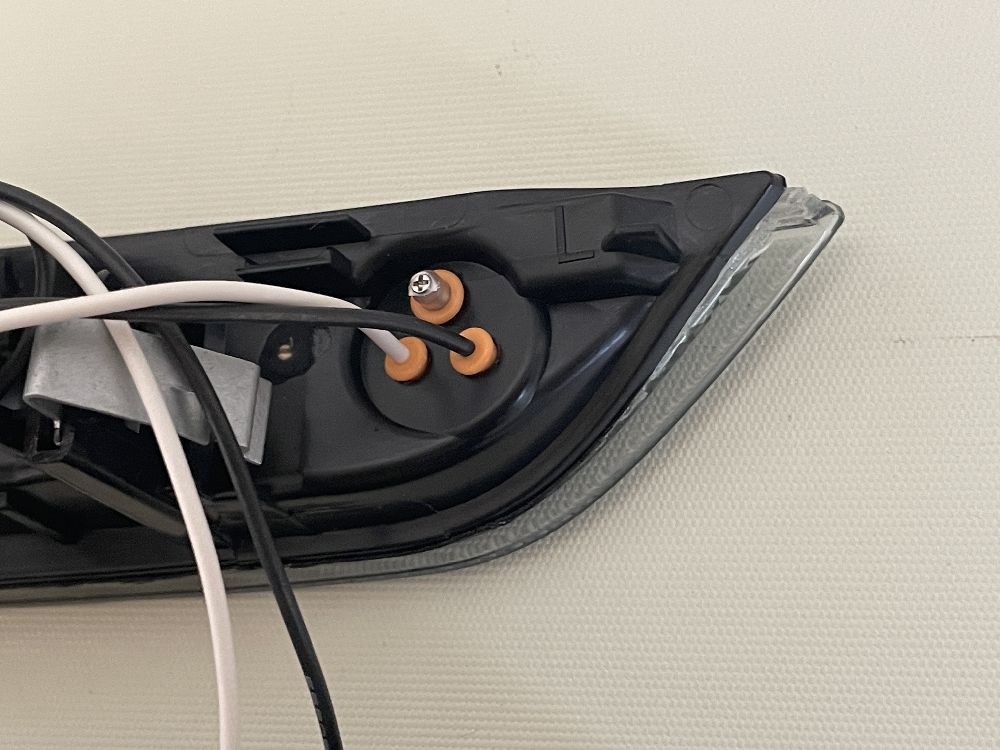

そのため今回は配線取り出し箇所に気密確認用の穴をあけています。
その穴から圧力をかけながら、レンズを水没させてレンズ溶着箇所から気泡がないことを確認します。
この工程がないとレンズが溶着されているように見えても後日、ピンホールから少しずつ漏水してしまいます。

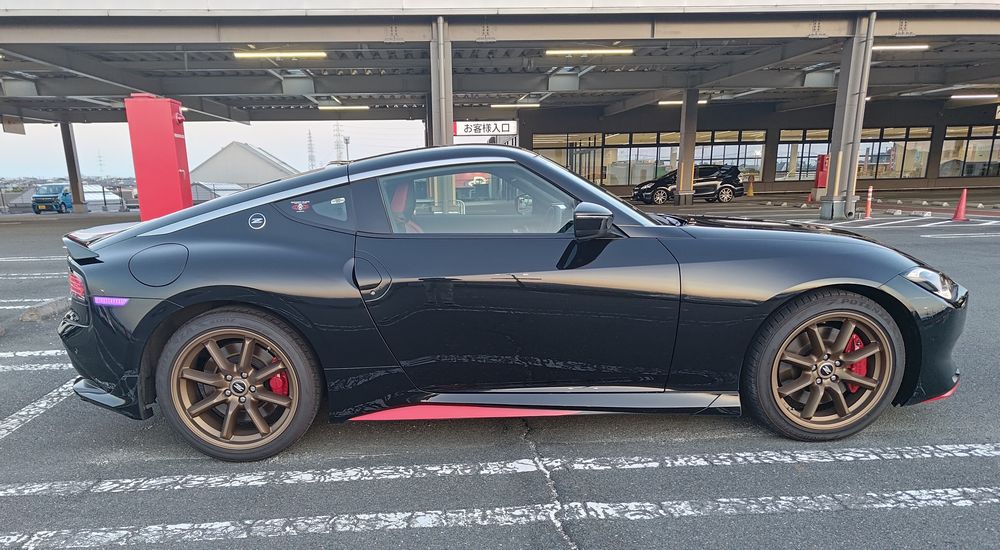

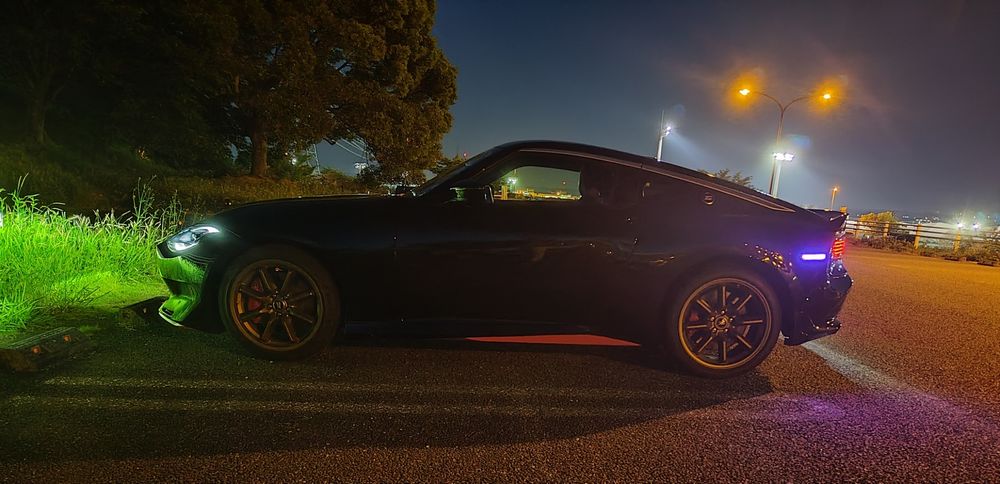

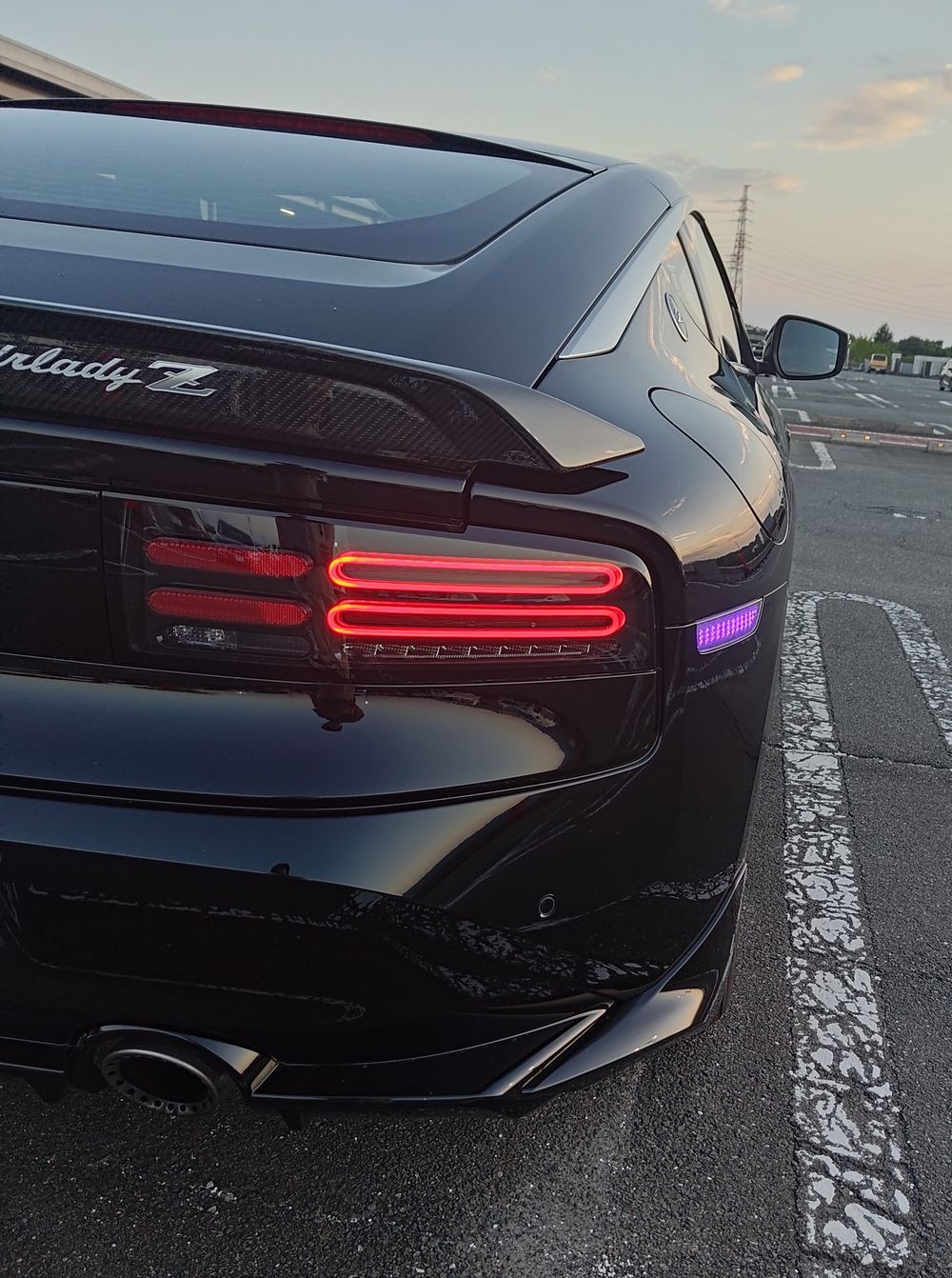

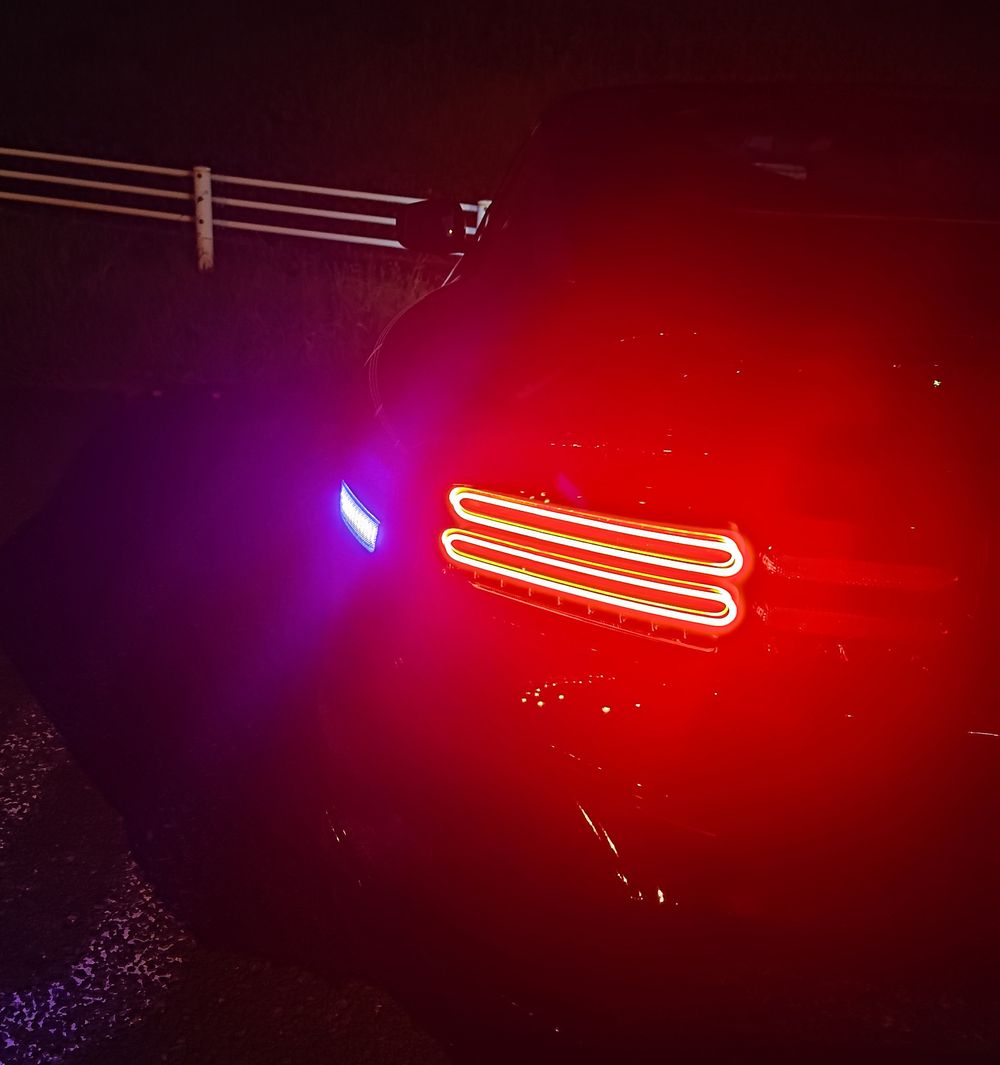

取付画像をいただきました。











M様ありがとうございます。
